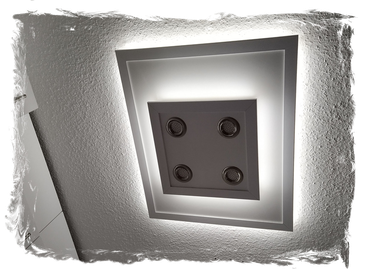

Smarte Küchenbeleuchtung

Schattenfreie Arbeitsflächen und Lichtsteuerung

Zwei separate Schalter ermöglichen es, die indirekte und direkte Beleuchtung unabhängig voneinander zu steuern. Dies bietet Flexibilität bei der Lichtgestaltung und Anpassung an verschiedene Bedürfnisse und Stimmungen. Die indirekte Beleuchtung ist dabei zusätzlich in zwei Ebenen gegliedert, was eine noch feinere Abstufung der Beleuchtungsintensität und -atmosphäre erlaubt.

1. Arbeitsschritt

Erste Beleuchtungsebene: Indirekte Beleuchtung und Installation

Für die erste Beleuchtungsebene wird eine indirekte Beleuchtung eingebaut. Um ein getrenntes Schalten der indirekten und der direkten Beleuchtung zu ermöglichen, wird eine weitere Leitung vom Schalter bis zum Deckenauslass benötigt.
Die erste Ebene wird aus einer 3 mm MDF-Platte und einigen Leisten hergestellt, auf denen die Aluprofile mit den LED-Stripes montiert werden. Die fertig montierte Beleuchtungsebene wird anschließend auf die Montagehilfe geschraubt.

Die Spanplatte ist eine Montagehilfe, mit der die erste Beleuchtungs-Ebene montiert werden kann.

Bei der großen 2mm Platte wird ein Quadrat ausgeschnitten, das für die zweite Beleuchtungs-Ebene benötigt wird.

Die Länge der Leisten hängt davon ab, wie tief die MDF-Platte in die Leisten eingeklebt werden kann.

Die Plattenlänge abzüglich der Einstecktiefe der Leisten ergeben das Innenmaß des Rahmens.

Die zugeschnittenen Leisten werden mit einem Pattex-Kleber und einem Rahmenspanner auf die Platten geklebt. Der Pattex hat den Vorteil, dass auch größere Spalten damit gefüllt werden können.

Die erste Ebene wird mit einer 4x30mm Schraube an die Montagehilfe geschraubt und eingerichtet. Anschließend werden die restlichen Schrauben eingedreht.

Nach der Montage werden die LED-Strips getestet.

2. Arbeitsschritt

Zweite Beleuchtungsebene: Indirektes und direktes Licht

Bei der zweiten Beleuchtungsebene werden sowohl indirekte als auch direkte Lichtquellen installiert. Die indirekte Beleuchtung ist dabei identisch mit der ersten Ebene, was eine harmonische Lichtführung gewährleistet. Die direkte Beleuchtung wird durch vier LED-Spots realisiert, die für eine gezielte Ausleuchtung sorgen.
Die zweite Ebene wird aus einer 3 mm MDF-Platte (die aus dem Ausschnitt der ersten Ebene stammt) und einigen Leisten gefertigt. Im Inneren werden weitere Leisten montiert, auf denen die Aluprofile mit den LED-Stripes geklebt werden. Die fertig montierte Beleuchtungsebene wird anschließend auf die erste Beleuchtungsebene eingehängt, wodurch ein mehrschichtiges Beleuchtungssystem entsteht.

Die zugeschnittenen Leisten werden mit Pattex-Kleber auf die kleine Platte geklebt und mit einem Rahmenspanner fixiert.

Anschließend werden vier Spannplattenleisten zugeschnitten und auf die MDF-Platte geklebt, um einen Rahmen zu erstellen.

Bei der direkten Beleuchtung werden vier Löcher für den LED-Spott in der MDF-Platte gebohrt.

Nach dem Festkleben der Spanplatten muss noch eine Dünnstreifen aus Montagekleber zwischen Rahmen und Spanplatten angebracht werden, um die Stabilität zu erhöhen.

Die Kabel der Spots müssen mit 2-poligen Kabeln verlängert werden. WAGO-Klemmen sind für die Verbindungen am besten geeignet.

Nun werden vier Winkel auf den Rahmen gesetzt, wobei ihr ein Reststück der MDF-Platte zwischen den Winkel und den Rahmen legt und diesen festschraubt. Bei zwei Winkeln müssen 20mm abgetrennt werden.

Zum Vereinfachen der Montage werden diese Beleuchtungsebene mit einem Seil aufgehängt. Für die Installation der LED-Stripe ist ein 10 mm Loch in das Profil zu bohren.

Die zweite Beleuchtungsebene ist bereit für die Montage.

Das zweite Beleuchtungselement wird nun mit Hilfe des Seils an der Montagehilfe befestigt.

Nachdem alle Lampen angeschlossen wurden, werden die Winkel der zweiten Beleuchtungsebene in die erste eingehängt.

Nachdem die zweite Ebene eingehängt ist, müssen nur noch die Spalten entfernt werden.

Die folgenden Dinge wurden verwendet

Verwendetes Werkzeug:

Akku-Kreissäge (GKS 18V-57)
Führungsschiene (FSN 1100)
Akku-Bohrschrauber
UNEO-Maxx
Akku-Stichsäge (GST 18V-LI S)
Tischbohrmaschine (PBD 40)
Holzbohrer-Set
Lochsägen-Set

Benötigtes Material:

4x 2 pol. Kabel (20cm)
3x Alu-Profile 1m
4x LED-Spots
1x LED-Strip 5m
1x Schuko-Kupplung
1x Wagoklemmen-Set
1x Montagekleber
4x Winkel 40x40x40mm
