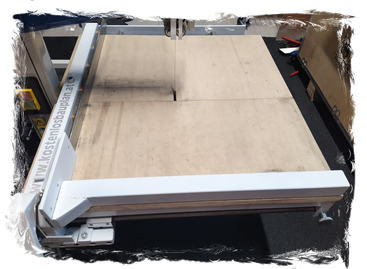

Präzisions-Parallelanschlag
Maximale Führung für den XL-Bandsägetisch
Für den neuen Bandsägetisch war ebenfalls ein neuer Parallelanschlag erforderlich, der mittels eines Hebels am Tisch befestigt werden kann, um eine schnelle und sichere Positionierung zu ermöglichen. Zudem wurde ein aufsteckbarer Schiebeschlitten konstruiert, der die Präzision und Vielseitigkeit bei der Bearbeitung erhöht.
1. Arbeitsschritt
Aufbau des neuen Parallelanschlags für die Bandsäge- Der Parallelanschlag besteht aus zwei Hauptteilen. Der erste Teil wird mit zwei Kugellagerblöcken auf die untere Welle des Bandsägetisches aufgesteckt. Dadurch kann er präzise und leichtgängig hin- und hergeschoben werden, was eine flexible Positionierung ermöglicht.
2. Arbeitsschritt
Montage und Fixierung des zweiten Parallelanschlag-Segments- Der zweite Abschnitt des Parallelanschlages muss auf den ersten aufgesetzt werden, um ihn zu befestigen, und anschließend mit einer Schraube fixiert werden.
3. Arbeitsschritt
Fixierung des Parallelanschlags am Bandsägetisch- Zur Fixierung des Parallelanschlags am Bandsägetisch wird am vorderen Anschlag mit dem Hebel ein Flachstück auf die Welle gedrückt. Am hinteren Anschlag wird mit demselben Hebel ein Flachstahl auf den Tisch gedrückt.
- Die Verbindung des Hebels mit dem hinteren Flachstahl wird dabei in das Vierkantrohr eingebaut, was eine stabile und zuverlässige Klemmung gewährleistet.
4. Arbeitsschritt
Konstruktion des Schiebeschlittens- Der Schiebeschlitten wird aus Flacheisen und Vierkantprofilen zusammengeschraubt oder geschweißt, um eine robuste und stabile Konstruktion zu gewährleisten. Der Schiebeschlitten wird anschließend auf das Flacheisen des Parallelanschlags gesteckt und bewegt sich auf Kugellagern präzise vor und zurück. Dies ermöglicht eine reibungslose Führung und hohe Genauigkeit bei der Bearbeitung.
Die folgenden Dinge wurden verwendet
Benötigtes Material:
3St. Kugellager 5x16x5mm
2St. Langmutter M6
2St. Linearkugellager Gleitblock (SCS12UU)
7St. Distanzrollen 15mm
