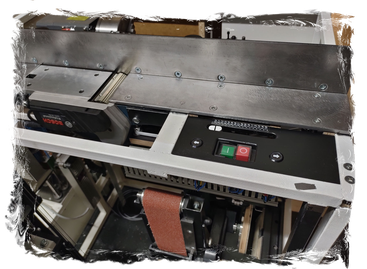

Elektro-Abrichthobel V1.2

Präzise Spanabnahme durch elektrische Tischverstellung

1. Arbeitsschritt

• Vor dem Einbau des Handhobels wurden bereits einige Stahlprofile eingeschweißt. Um Platz für den Hobel zu schaffen, musste ein Stück aus dem Gerüst entfernt werden. Auch bei der Bandsäge wurde ein kleines Teil weggenommen.
• Am Hobel selbst werden die Halbschalen des Griffs und der Schalter durch einen Sicherheitsschalter ersetzt. Dafür war es notwendig, ein Stück der Motorabdeckung zu entfernen.

2. Arbeitsschritt

• Einige Flachstücke werden zu einer Halterung für den Hobel zusammengeschweißt. Anschließend werden diese mit Langlöchern auf das Gerüst geschraubt.
• Durch diese Konstruktion kann die Hobel flexibel ein- und ausgefahren werden, was die Anpassung an verschiedene Arbeitsaufgaben erleichtert.

3. Arbeitsschritt

• In ein aufgeschlitztes 30x30mm Profil werden zwei Buchenleisten montiert. Auf diesen wird unten ein 20x20mm Profil mit einer Trapezgewindemutter geschweißt und oben eine Rolle montiert. Der so entstandene Schlitten wird auf ein 20x20mm Profil am Gerüst unterhalb der Hobel gesteckt. Um ein Verkleben des Systems zu verhindern, müssen die Buchenleisten sauber und fettfrei verarbeitet werden.
• Der Motor wird zusammen mit der Trapezgewindestange und einem 30x30mm Profil auf das Gerüst montiert, um die elektrische Verstellung der Hobel zu ermöglichen.

4. Arbeitsschritt

• Die verstellbare Platte der Hobel wird nun durch eine neue Platte mit integrierter Höhenverstellung ersetzt. Diese Platte wird mit drei Schrauben an ein Gerüst angebracht und kann mithilfe von sechs Gewindestangen präzise an die gewünschte Hobeldicke angepasst werden.

5. Arbeitsschritt

• Auf den Gewindestangen der Hobeldickenverstellung befinden sich Riemenscheiben, die über einen Motor und eine 2,5:1 Untersetzung miteinander verbunden sind.
• Der alte Riemen hatte sich nach einiger Zeit ausgedehnt und rutschte immer wieder über die Riemenscheiben. Dieses Problem wurde nun behoben: Der alte Riemen wurde durch einen Riemen mit Stahlgeflecht ersetzt. Dies sorgt für eine stabilere und präzisere Einstellung der Hobeldicke.

6. Arbeitsschritt

• Das Bedienteil für die Hobel umfasst jetzt den Taster für die Hobeldickenverstellung sowie den Sicherheitsschalter. Mit einem praktischen Aufsatz lässt sich die Stärke des abgehobelten Holzstücks präzise ablesen.
• Ein wichtiger Bestandteil der Verbesserung war der Austausch des Riemens. Der alte Riemen dehnte sich aus und verlor an Spannung; der neue ist hingegen mit Stahlgeflecht verstärkt, was eine dauerhaft stabile Übertragung gewährleistet.
• Ein weiterer Sicherheitsschalter wird nach unten versetzt montiert, um die Arbeitsplatte darüberlegen zu können. Dies sorgt für eine sicherere und aufgeräumtere Arbeitsumgebung.

7. Arbeitsschritt

• Der Parallelanschlag setzt sich aus einer Stahlplatte und zwei 30x30mm Profilen zusammen. Die Montage erfolgt einfach und schnell mithilfe von zwei Sterngriffen.
• Die Stahlplatte wird auf das längere der beiden Profile geschraubt und anschließend poliert, um eine glatte und präzise Oberfläche zu gewährleisten.

8. Arbeitsschritt

• Für die präzise Steuerung des Hobels sind insgesamt vier Endschalter verbaut: zwei dienen der Höhenverstellung und zwei weitere steuern das Ein- und Ausfahren der Hobel.
• Ein zusätzlicher Schalter verhindert das Einschalten der Maschine, solange die Hobel noch eingefahren ist. Dies erhöht die Sicherheit erheblich. Bei der Montage eines Holzstücks wird durch diese Konstruktion ein sicherer Halt der Hobel gewährleistet.
