Elektroinstallation: Wohnungsverteiler modernisieren

mit neuen FI- und LS-Schaltern

Es wirkte so, als ob der Wohnungsverteiler nicht von qualifizierten Elektrikern installiert worden war, da er einige Mängel aufwies. Dies deutet auf mögliche Sicherheitsrisiken und eine nicht fachgerechte Ausführung hin.

1. Arbeitsschritt

Sanierung des Wohnungsverteilers: Sicherheit geht vor

Die veralteten FI- und LS-Schalter werden entfernt, wobei man sofort die Fehlerquellen identifizieren kann. Es ist nicht gestattet, drei Drähte an einem Anschluss des LS anzubringen, und die Sammelschiene verfügt über keine seitliche Abdeckung.
Bei dieser Sammelschiene besteht direkter Zugriff auf alle drei Phasen (400V), was ein erhebliches Sicherheitsrisiko darstellt. Ein Kürzen der Schienen hätte bereits einen Unterschied gemacht, aber eine vollständige Sanierung ist hier unerlässlich.

Der alte Verteiler mit zwei Fehlern, die nicht sein dürfen...

...bei zwei LS wurden je 3-Drähte angeschlossen, was so nicht erlaubt ist...

...wobei zwei Drähte verdrillt und einer dazu geklemmt wurde, wenn dann alle drei Drähte verdrillen, wäre besser gewesen.

Bei der Sammelschiene waren keine Endkappen drauf, da könnte man auf alle drei Phasen greifen. Wenigstens die Schienen etwas abschneiden, wenn keine Endkappen da sind.

2. Arbeitsschritt

Elektrische Installation im Neubau: EATON-Produkte und separate Stromzähler

Im Neubau kamen EATON-Produkte zum Einsatz, die eine größere Bauform aufwiesen als die Siemens-Produkte, welche in dieser Form nicht mehr verfügbar waren. Zusätzlich wurden zwei Stromzähler installiert, um den Verbrauch des Büros und der Werkstatt separat zu messen.
Dies ermöglicht eine präzise Überwachung und Abrechnung des Energieverbrauchs in den beiden Bereichen.

So war der Plan, die neuen FI mit LS einzubauen...

...was dann doch etwas anders geworden ist.

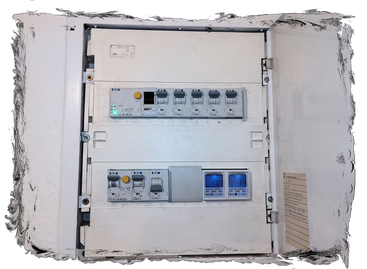

Zwei Stromzähler wurden installiert, um den Verbrauch im Büro und in der Werkstatt zu ermitteln.

Durch die höhere Bauform ist es nicht mehr möglich, die Türe zu schließen.
