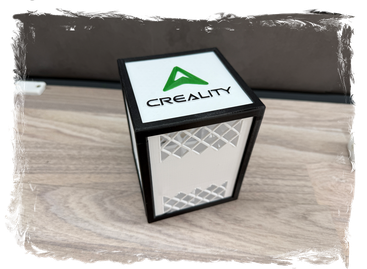

3D-Druck Luftreiniger V2
Quad-Fan-Filtersystem für 3D-Drucker
Mein erster Luftreiniger für den 3D-Drucker hatte einen entscheidenden Nachteil: Die vielen filigranen Bauteile empfand ich als störend. Aus diesem Grund entwickelte ich eine verbesserte Version, die mit weniger Einzelteilen auskommt und auf einen Aktivkohlefilter verzichtet. Für das Gehäuse nutzte ich meinen 3D-Drucker-Abfalleimer und passte lediglich die Innereien an und fügte einige Löcher sowie einen Deckel hinzu.
1. Arbeitsschritt
Aufbau des Gehäuses für die Luftfiltration- Das weiße Gehäuse ist mit Aufnahmen für vier 40x40mm-Ventilatoren versehen. Ein schwarzer Rahmen muss in die dafür vorgesehenen Führungen des Gehäuses eingeschlagen werden.
- Ein weiterer Rahmen, der als Halterung für die HEPA-Filter dient, wird lediglich in das Gehäuse eingelegt.
- Der Deckel wird mit einem Rahmen verklebt, wobei der Schriftzug mit einem schwarzen Edding nachgemalt und anschließend das Logo angebracht wird.
2. Arbeitsschritt
Installation des Luftreinigers: Herausforderungen und Lösungen- Das USB-Kabel wird durch eine seitliche Öffnung geführt und bis zu den Klemmen im oberen Bereich verlegt. Nach der Verkabelung aller Ventilatoren und des USB-Kabels werden die Ventilatoren in das Gehäuse eingesetzt.
- Beim Einsetzen der HEPA-Filter stellte sich jedoch ein Problem heraus: Die Klemmen hoben die Filter wieder an oder schleiften an den Ventilatoren. Um dieses Problem zu beheben und die Klemmen aufzunehmen, wurde ein zusätzlicher Rahmen zwischen den Ventilatoren und den HEPA-Filtern installiert.
- Ich habe einen gebrauchten HEPA-Filter aus einem anderen Luftreiniger und einen neuen in den Filterrahmen eingesetzt. Nach drei Wochen Betriebszeit war der Unterschied zwischen den beiden Filtern deutlich sichtbar.
Die folgenden Dinge wurden verwendet
Verwendetes Werkzeug:
Download: 3D-Druckdaten (STL)
