Werkstatt-Absaugung V4
Das ultimative zentrale Absaugsystem für Profis
Das Absaugsystem besteht aus mehreren Konstruktionsphasen. Manche Komponenten werden aus früheren Projekten modifiziert oder nicht mehr verwendet. Es werden Klappen installiert, um die Abluft zu dirigieren. Des Weiteren werden Verteiler konstruiert, die die Absaugung zum erforderlichen Gerät leiten. Die Steuerung der Anlage erfolgt durch eine Siemens LOGO, da eine einfache Relay-Steuerung nicht mehr möglich wäre.

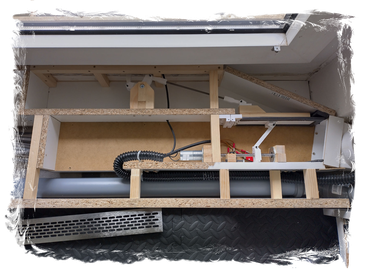

Die Schallminderung und die Weiterleitung der Luft
nach der Absauganlage
In der ersten Phase wird die Geräuschbelastung minimiert und der Luftstrom von der Saugturbine entweder ins Freie oder in den Raum umgeleitet. Im Winter kann die Zuführung warmer Luft in den Raum zur Einsparung von Heizkosten beitragen. Im Sommer hingegen ist es essenziell, die warme Luft nach außen zu leiten, um eine Überhitzung des Raumes zu vermeiden.

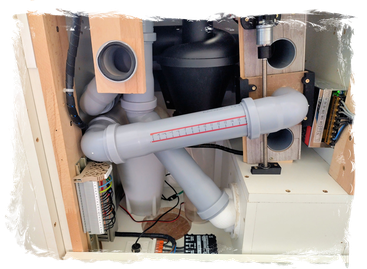

Um den Doppel-Zyklonabscheider einbauen zu können,
wurde die Anlage geändert
Da ich mit der Absauganlage nicht zufrieden war und sie erweitern wollte, habe ich eine neue Komponente installiert. Auf AliExpress fand ich einen zusätzlichen Zyklonabscheider mit eigenem Behälter, den ich gleich bestellt habe. Jetzt ist die Absauganlage mit zwei Zyklonabscheidern und einem Staubbeutel ausgerüstet. Ich hoffe, dass dadurch kein Feinstaub mehr in den Staubbeutel gelangt.

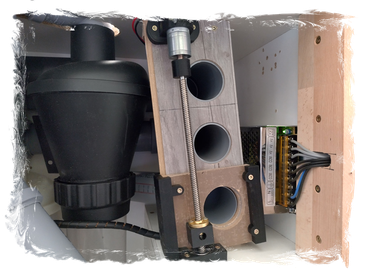

Der 3-fach-Absaugverteiler beim Zyklonabscheider
Der Absaugverteiler bietet drei Einstellungen für Werkbank 1 und 2 sowie einen Anschluss für einen Schlauch. Die Umschaltung zwischen Werkbank 1 und 2 erfolgt automatisch. Für den Schlauchanschluss ist ein Schalter und eine Steckdose (mit Kemo M103N Master/Slave-Schalter) vorgesehen. Der Schalter dient zum manuellen Einschalten, während der Kemo das automatische Einschalten der Absauganlage ermöglicht.
Einen Schlauchanschluss in der Werkbank
Optimierung des Schlauchanschlusses: Um Saugkraftverluste durch Falschluft zu vermeiden, wurde die Anschlusseinheit neu konstruiert. Die offene Stelle im Montageteil wurde geschlossen und durch eine passgenaue Schnittstelle ersetzt, die nun eine vollständige Abdichtung garantiert.
Ein 4-fach-Absaugverteiler V2.2 in der MWB1
Beim Absaugverteiler V2.1 wird lediglich der Verteiler benötigt; der Zyklonabscheider samt Saugturbine wird vorerst eingelagert. Wegen Platzmangels und einer neuen Steuerung ist ein Umbau des Absaugverteilers erforderlich. Nach dem Umbau und der Installation wird der Absaugverteiler an drei Maschinen angeschlossen, während der vierte Anschluss vorläufig ungenutzt bleibt.
Ein 2-fach-Absaugverteiler in der MWB2.
Da die beiden Maschinen, für die der Absaugverteiler vorgesehen ist, noch nicht gebaut sind (und bisher nicht einmal geplant wurden), wird es wohl noch eine ganze Weile dauern, bis dieser Teil der Absauganlage fertiggestellt werden kann.
