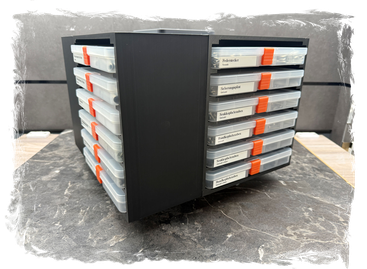

Platzsparendes Werkstatt-Karussell

Drehbare Halterung für Sortimentskästen

1. Arbeitsschritt

• Die Drehbewegung des Regals wird durch eine Kombination aus einem Standfuß mit Zentrierplatten und einer unteren Halteplatte sowie einer Abschlussplatte mit Zentrierplatte an der Oberseite ermöglicht.
• Die vier Regale werden anschließend zusammengeschraubt und auf dem Standfuß montiert. Selbst eine einseitige Belastung von etwa 3 kg beeinträchtigt die Drehbewegung nicht, was die Stabilität und Funktionalität des Regals unterstreicht.

2. Arbeitsschritt

• Während der 3D-Drucker die benötigten Teile fertigte, habe ich bereits einige Kleinteile auf Amazon bestellt, die ich voraussichtlich brauchen werde. Diese wurden zusammen mit den elf bereits vorhandenen Sortimentsboxen in die neuen Sortimentsboxen einsortiert.
• Für die Sortierung von Kleinstteilen, die Mikro-Teilen entsprechen, wurden speziell mehrere Einlegeboxen mit drei und vier Fächern konstruiert. Dies verhindert eine Vermischung der winzigen Komponenten.
• Ich werde diese Mikro-Teile in einer einzigen Sortimentsbox zusammenfassen, da ich sie voraussichtlich nicht oft benötigen werde. Aber wie man so schön sagt: Haben ist besser als brauchen.

3. Arbeitsschritt

• Die neuen Sortimentsboxen haben nun ihren Platz im Regal gefunden und sind bereits alle befüllt. Ursprünglich rechnete ich damit, dass einige Boxen leer bleiben würden. Doch zu meiner Überraschung hatte ich so viele Kleinteile gesammelt, dass jede einzelne Box gefüllt werden konnte.
• Nun überlege ich sogar, eine zweite Ebene für das Regal hinzuzufügen, um noch mehr Ordnung und Übersicht zu schaffen.

Die folgenden Dinge wurden verwendet

Download: 3D-Druckdaten (STL)
