Zentralsteuerung MWB1S1:

Relais-Schaltkasten für die Werkstatt-Automatisierung

W1S3 = Werkbank 1 im Schrank 3.

Die Bedienung der beiden versenkbaren Geräte erfolgt über eine in einer Schublade untergebrachte Steuerung. Diese benötigt eine Anbindung an eine SPS-Steuerung, um sie mit dem Bohrerschrank und dem Schraubstock zu verknüpfen. Dadurch wird eine zentrale und koordinierte Steuerung aller relevanten Werkstattfunktionen ermöglicht.

Die Steuerung ist für die folgenden Projekte vorgesehen:

Schraubstock | Doppelschleifmaschine

1. Arbeitsschritt

Steuerschrank unter versenkbaren Geräten
  • Unter den beiden versenkbaren Geräten ist die Installation eines Schranks mit drei Schubladen geplant. Eine dieser Schubladen wird speziell für die Steuerungselemente reserviert sein.

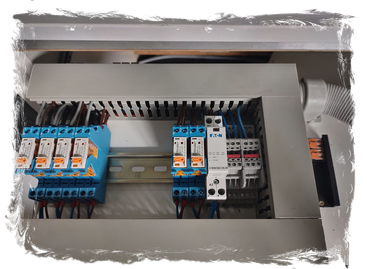

  • Auf dieser Steuerungsschublade werden Schienen mit einem Verdrahtungskanal und ein Verbindungsschlauch zum Hauptschrank angebracht, um eine saubere und organisierte Kabelführung zu gewährleisten.

2. Arbeitsschritt

Erweiterter Schutzfaktor
  • Die erweiterten Steuerungselemente schützen jetzt auch andere wichtige Teile der Werkbank. Das steigert sowohl die Sicherheit als auch die Lebensdauer des gesamten Set-ups.
Gegenseitige Verriegelung für versenkbare Geräte
  • Die Steuerung wird so modifiziert, dass nicht beide Geräte gleichzeitig ausgefahren werden können.
  • Ein Gerät muss zuerst vollständig eingefahren sein, bevor das andere ausgefahren werden darf.

Ergänzung im Jul.2022

3. Arbeitsschritt

SPS-Steuerungszentrale: Zentralisierung in der neuen Werkstatt
  • Im November 2023 wurde die gesamte Steuerung in der neuen Werkstatt in die SPS-Steuerungszentrale integriert. Dies schafft eine zentrale Anlaufstelle für alle Funktionen und Prozesse.
  • Nach dem Ausbau der alten Steuerung wurden die Motoren und Endschalter der Maschinen an Klemmen angeschlossen und mittels diverser Kabelverbindungen mit der SPS-Steuerungszentrale verbunden.
  • Dies ermöglicht eine effiziente, programmierbare und zentralisierte Steuerung aller Werkstattabläufe.
