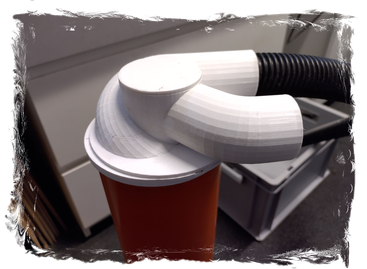

Mini-Zyklonabscheider
Effektive Absaugung für das KG110-Rohrsystem
Der Mini-Zyklonabscheider mit den Maßen 150×130×70 mm hat seine Funktionen hervorragend erfüllt. Ich war erstaunt über seine Effizienz; in meinem Wohnungsstaubsauger war nicht feststellbar, dass überhaupt etwas hineingelangt ist. Bei der Feinstaubmessung funktioniert er jedoch nicht so gut wie bei groben Spänen.
1. Arbeitsschritt
Zyklonabscheider: Aufbau, Funktion und Effizienz- Der Zyklonabscheider besteht aus zwei Teilen, die mit Kontaktkleber fest miteinander verbunden werden. Am unteren Ring ist eine Vertiefung vorhanden, die mit Silikon gefüllt wird, um eine zuverlässige Dichtung zu bilden.
- Das zugehörige Rohr ist 500 mm lang und wurde bis zu einer Höhe von 160 mm mit Spänen gefüllt, um die Funktion zu testen. Der Abscheider wird einfach auf das Rohr gelegt; die Kombination aus Silikon und dem entstehenden Unterdruck sorgt für eine effektive Abdichtung.
- Es steht noch ein Langzeittest aus, um festzustellen, ob Feinstaub in den Staubbeutel gelangt. Entscheidend ist jedoch, dass sich der Großteil des Staubs bereits im darunterliegenden Rohr sammelt, was die Effizienz des Systems bei der Abscheidung von gröberen Partikeln unterstreicht.
Die folgenden Dinge wurden verwendet
Verwendetes Werkzeug:
Benötigtes Material:
Filament (weiß)
KG Rohr DN110x500mm
KG Muffenstopfen 110mm
Kontaktkleber
Download: 3D-Druckdaten (STL)
