Integration des Absaugschlauchs V2

in die Werkbank

1. Arbeitsschritt

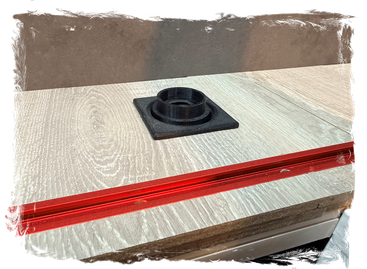

• Hinter der Tischbohrmaschine wurde ein multifunktionales Absaugterminal installiert. Im stationären Betrieb gewährleistet das System die unmittelbare Späneabsaugung der Bohreinheit. Für Reinigungsarbeiten an der gesamten Werkbank lässt sich die Einheit in einen Auszugsmodus versetzen, der einen 2,2m langen Flex-Schlauch freigibt.
• Für diesen multifunktionalen Anschluss ist in Zukunft die Konstruktion verschiedener Adapter geplant, um das System für weitere Anwendungen zu erweitern.

2. Arbeitsschritt

• Um Blockaden oder Beschädigungen an der internen Mechanik beim Ein- und Ausfahren zu vermeiden, wurde unterhalb ein Gehäuse integriert, welches das gesamte Schlauchvolumen sicher aufnimmt.
• Das Gehäuse wurde unter Verwendung von Laminatresten und Winkeln an der Wand montiert. An der Stirnseite wurde eine 2 mm Holzfaserplatte mit Leim und Nägeln befestigt.
• Die ursprünglich unbefriedigende Positionierung des Adapters, der zusammen mit dem Schlauch schräg im Gehäuse saß, wurde korrigiert. Durch ein eigens konstruiertes 3D-Druckteil, das im Inneren des Gehäuses montiert wurde, steht der Adapter nun gerade und passgenau in der Halterung.

Die folgenden Dinge wurden verwendet

Download: 3D-Druckdaten (STL)
