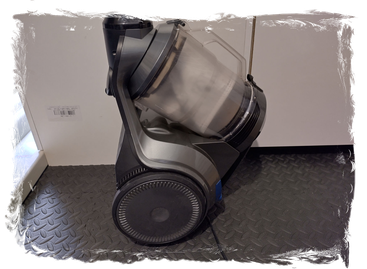

Staubsauger-Umbau

Zyklon-System auf Beutelbetrieb umrüsten

1. Arbeitsschritt

• Zuerst solltest du den Behälter entfernen und den Zyklonabscheider demontieren. Der obere Filter muss dann mit Montagekleber am oberen Deckel befestigt werden, um einen sicheren Halt zu gewährleisten.

2. Arbeitsschritt

• Ich habe eine kleine Platte für den unteren Deckel zugeschnitten und ein Loch für ein HT 30-Rohrstück gebohrt. Anschließend machte ich vier Schnitte in die Platte, um sie fest gegen die vier Laschen des Deckels zu drücken.
• Diese Platte sorgt für eine sichere Abdichtung, indem sie das Muffenstück des HT 30-Rohrs fest gegen die Deckeldichtung presst.

3. Arbeitsschritt

• Der erste Versuch, den Staubbeutel anzubringen, schlug fehl. Ich hatte zwei Holzstücke an die Platte geschraubt, in die der Beutel einfach eingesteckt werden sollte. Doch nach dem ersten Einsatz landeten die Späne leider außerhalb des Beutels.
• Das zeigt, dass die Abdichtung oder die Führung des Beutels noch nicht optimal war.

4. Arbeitsschritt

• Beim zweiten Versuch habe ich einen Ring 3D-gedruckt, durch den der Staubbeutel gesteckt wird. Dieser Ring wird dann fest an die untere Holzplatte geschraubt. Nach dem Saugen befand sich der gesamte Inhalt wie gewünscht im Beutel und nicht mehr außerhalb.
• Problem gelöst!

Fazit des Umbaus

• Um zu verhindern, dass der Inhalt herausfällt, muss der Staubsauger aufrecht gelagert werden.
• Für den Beutelwechsel benötige ich einen Schraubendreher, und der Ring wurde in der Mitte durchgeschnitten, da der volle Beutel sonst nicht hindurchpassen würde.
• Diese Modifikation sollte ausreichen, bis ich meine Absauganlage wieder in Betrieb nehmen kann.
