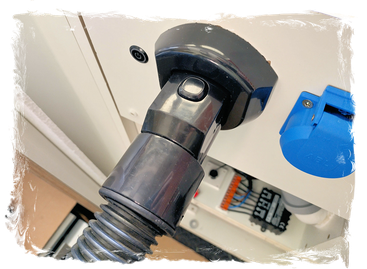

Stationärer Schlauchanschluss V1

Eine Absaugdose für handgeführte Maschinen

1. Arbeitsschritt

• Mein alter Zyklon-Staubsauger, den ich letztes Jahr umgebaut hatte, wird nun zerlegt. Ich werde einige Teile für ein kommendes Projekt aufheben. Konkret werden nur die Komponenten für den Schlauchanschluss verwendet.
• Bei der neuen Absauganlage montiere ich einen HT-Bogen, von dem ein Stück abgeschnitten wird, um den Schlauchanschluss fest auf die Dichtung pressen zu können. Auf einer Holzplatte werden der Schlauchanschluss, ein Schalter für das manuelle Einschalten und eine Steckdose für die automatische Aktivierung der Absauganlage montiert.

2. Arbeitsschritt

• Als Nächstes verlängere ich den Schlauch des alten Staubsaugers, da die ursprünglichen 140 cm zu kurz sind, um die Werkstatt komplett zu saugen. Für diese Aufgabe sind einige 3D-Druckteile erforderlich. Der neue Schlauch hat jetzt eine Länge von 340 cm, und ich kann die original Staubsaugerstange wieder nutzen.
• Um ein ungewolltes Herunterdrehen der Adapter zu verhindern, wurde der Innendurchmesser etwas verkleinert. Allerdings sollten die Adapter am Griff und am Schlauchanschluss leicht drehbar sein, um ein Eindrehen des Schlauches während des Gebrauchs zu verhindern.

3. Arbeitsschritt

• Die Steckdose und der Schalter der Absauganlage werden bis zu den Klemmen verdrahtet. Von dort führt dann ein Kabel zur SPS-Steuerzentrale.
• Durch einen Endschalter am Deckel des Auffangbehälters wird verhindert, dass sich die Absauganlage einschaltet, wenn der Deckel offen ist – ein wichtiges Sicherheitsmerkmal. Gleichzeitig wird bei offenem Deckel das Licht eingeschaltet, um den Füllstand besser erkennen zu können.

Die folgenden Dinge wurden verwendet
