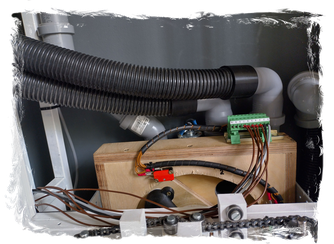

Absaugverteiler V2.2
(vier Positionen)
Für den Absaugverteiler ist ausschließlich der Verteiler der Absauganlage erforderlich. Der Zyklonabscheider samt Saugturbine wird vorerst eingelagert.
(2024 fertiggestellt)
Absaugverteiler V4
(drei Positionen)
Der Absaugverteiler bietet drei Positionen für Werkbank 1 und 2 sowie einen Anschluss für einen Schlauch. Die Umschaltung erfolgt automatisch.
(2024 fertiggestellt)

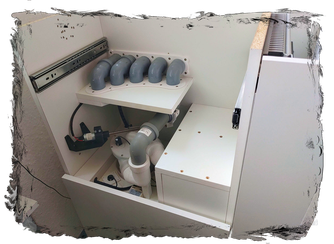

Absaugverteiler V3
(fünf Positionen)
Der Absaugverteiler wurde vorwiegend mit einem 3D-Drucker hergestellt. Die Umschaltung der fünf Positionen erfolgt durch einen Elektromotor, der mittels eines Siemens LOGO Moduls gesteuert wird.
(2022 fertiggestellt)

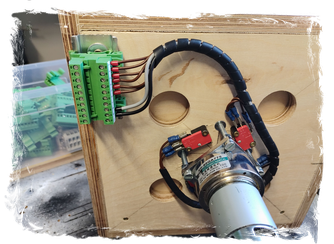

Absaugverteiler V2.1
(vier Positionen)
Dieser Absaugverteiler wurde speziell für die Absauganlage V2 entworfen und bietet vier Anschlussmöglichkeiten. Die Konstruktion dieses Absaugverteilers war bereits eine Verbesserung gegenüber Version 1.
(2022 fertiggestellt)

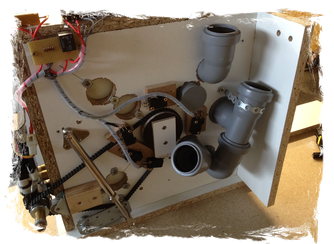

Absaugverteiler V1 (Bj. 2013)
(fünf Positionen)
Die Konstruktion eines Absaugverteilers erwies sich als äußerst schwierig. Ich musste mehrfach Anpassungen vornehmen und Teile hinzufügen, bis er schließlich funktionierte.
(2013 fertiggestellt)
