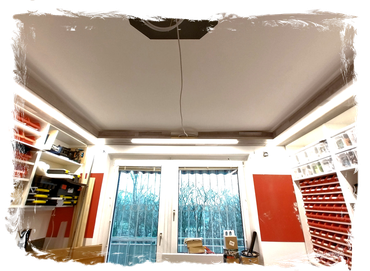

Werkstattbeleuchtung mit LED-Streifen

Hell, effizient & günstig

1. Arbeitsschritt

• Für die Verkleidung der beiden 240 cm breiten Schränke werden zunächst zehn Holzleisten zugeschnitten und direkt auf die Kästen geschraubt. Danach werden weitere Leisten von vorne montiert, auf denen das Laminat mit Montagekleber befestigt wird.
• Ein wichtiger Hinweis zur Montage der LED-Beleuchtung: Die Seite des Laminats, bei der die Feder weggeschnitten wurde, muss Richtung der LED-Streifen zeigen, um eine korrekte Halterung zu gewährleisten. Anschließend werden die schmalen Leisten an der Rahmenkonstruktion befestigt, wobei die Halterungen der LED-Leisten gleichzeitig als Abstandshalter dienen.

2. Arbeitsschritt

• Ursprünglich war geplant, die Halterungen für die LED-Beleuchtung aus Holzleisten selbst zu fertigen. Da dies jedoch nicht wie gewünscht funktionierte, wurden die Halterungen schließlich im 3D-Drucker konstruiert. Der Ausdruck nahm dabei fast 22 Stunden in Anspruch.
• Bei der Überprüfung der LED-Leisten wurde leider übersehen, dass das Licht einen leichten warmweißen Farbton aufweist, mit dem nun gelebt werden muss. Die LED-Leiste ist montiert und angeschlossen; ihre Länge von 240 cm passt exakt zur Breite der Kästen, die ebenfalls 240 cm breit sind.

3. Arbeitsschritt

• Die bereits bewährte Konstruktion wird nun auch an der Fensterseite montiert. Dabei musste sie zweimal von der Decke abgehängt werden, um die korrekte Positionierung zu gewährleisten. Abschließend wird die letzte LED-Leiste installiert und angeschlossen; diese hat eine Länge von 150 cm.

4. Arbeitsschritt

• Die seitlichen Öffnungen an den Kästen werden nun mit Laminat-Reststücken geschlossen. Anschließend schneide ich einen schmalen Laminatstreifen zu, um die restliche Öffnung der LED-Leisten zu verschließen. Diese schmalen Leisten werden von oben mit Holzleisten an der Rückseite eingelegt.
• Danach wird eine Laminat-Platte in der Mitte zersägt und von vorne an die Rahmenkonstruktion geschraubt. Dabei ist darauf zu achten, dass sich die Feder nicht an der Unterseite befindet, da der Streifen sonst schief wird.
• Die Fensterseite bleibt in der Mitte offen – sie ist für das nächste Projekt vorgesehen.
