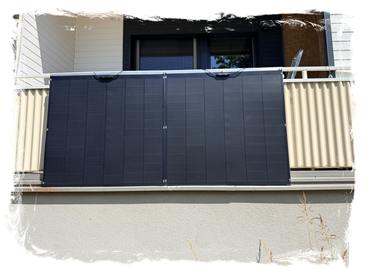

Montage eines Balkonkraftwerks mit

Unterkonstruktion am Geländer

Zuschnitt und Montage der Unterkonstruktion

Nachdem ich die Grobplanung und den Materialeinkauf abgeschlossen hatte, habe ich die Aluminiumprofile auf die passende Länge zugeschnitten und mit den erforderlichen Bohrungen versehen. Anschließend habe ich das vormontierte Gerüst außen am Geländer angebracht.

Die Befestigung habe ich in zwei wesentliche Bereiche aufgeteilt:

• Untere Befestigung: Ich habe die Aluprofile unter dem Geländer durchgeschoben und sie mittels Niro-Betonankern fest im Boden verankert.
• Obere Befestigung: Die Fixierung an der Oberseite erfolgte über Halterungen, die ich eigens für diesen Zweck konstruiert und im 3D-Druckverfahren hergestellt habe.

Paneelmontage, Wechselrichter-Installation und Verkabelung

• Nachdem die Unterkonstruktion stabil am Geländer und Boden verankert ist, folgt die Montage der Kernkomponenten sowie deren elektrische Verbindung.
• Die Solarpaneele werden vorsichtig an das vorbereitete Gerüst angelegt. Die Fixierung erfolgt hierbei direkt über die werkseitig vorhandenen Montagebohrungen im Rahmen der Paneele.Die Solarpaneele werden vorsichtig an das vorbereitete Gerüst angelegt. Die Fixierung erfolgt hierbei direkt über die werkseitig vorhandenen Montagebohrungen im Rahmen der Paneele.
• Der Wechselrichter wird geschützt in einem dafür vorgesehenen Schrank montiert, der ihn optimal vor Witterungseinflüssen wie Regen, Schnee und direkter Sonneneinstrahlung schützt. Hier muss auf eine ausreichende Belüftung (z. B. durch Lüftungsschlitze) geachtet werden, damit die im Betrieb entstehende Abwärme gut entweichen kann und das Gerät nicht überhitzt.
• Die Plus- und Minus-Leitungen der Solarpaneele werden über die wetterfesten MC4-Steckverbindungen bis in den Schrank geführt und dort mit den entsprechenden Eingängen des Wechselrichters verbunden.
• Überschüssige Kabel werden mit UV-beständigen Kabelbindern ordentlich und zugentlastet an der Alu-Konstruktion fixiert.
• Das AC-Anschlusskabel (in der Regel ein Schukostecker) wird am Ausgang des Wechselrichters im Schrank angesteckt und sicher bis zur vorgesehenen Steckdose verlegt.

Diebstahlschutz und Alarmanlage

Da ich im Erdgeschoss wohne und die Solarpaneele von außen relativ leicht zugänglich und zu demontieren wären, habe ich mich dazu entschlossen, eine maßgeschneiderte Alarmanlage als Manipulations- und Diebstahlschutz zu installieren.

• 3D-Druck-Gehäuse: Ich habe zwei spezielle Gehäuse entworfen und im 3D-Druckverfahren hergestellt, in die mechanische Endschalter (Mikroschalter) eingesetzt werden.
• Auslösemechanismus: Diese Gehäuse sind so positioniert, dass die hinten aus der Unterkonstruktion herausstehenden Befestigungsschrauben der Paneele die Endschalter im montierten Zustand permanent gedrückt halten.
• Sabotagesichere Verdrahtung (Ruhestromprinzip): Die Schalter sind als Öffner (NC - Normally Closed) so verdrahtet, dass der Stromkreis im Normalzustand geschlossen ist. Sobald jemand eine Schraube herausdreht, öffnet sich der Kontakt und der Alarm wird ausgelöst.
• Der große Vorteil: Sollte ein potenzieller Dieb versuchen, die Kabel der Alarmanlage einfach durchzuzwecken, wird der Stromkreis ebenfalls unterbrochen und der Alarm geht sofort los. Eine Sabotage der Verkabelung ist somit ausgeschlossen.

Sirene und optischer Alarm

Im Falle einer Auslösung müssen sowohl eine akustische Abschreckung als auch eine optische Orientierungshilfe aktiviert werden:

• Akustische Sirene: Zur direkten Abschreckung des Täters wird eine laute Sirene aktiviert. Aus Lärmschutzgründen und um die gesetzlichen Vorgaben einzuhalten, ist die Sirene über ein Zeitrelais so geschaltet, dass sie sich nach maximal drei Minuten automatisch wieder abschaltet.
• Optische Warnleuchte: Parallel zur Sirene wird eine auffällige Lampe eingeschaltet. Diese dient der optischen Ortung für die herbeigerufene Polizei, damit die Einsatzkräfte im Ernstfall sofort sehen, an welchem Balkon der Alarm ausgelöst wurde.

4. Arbeitsschritt

Verletzungsschutz am Boden (Kantenschutz)
Da die Aluminium-Rechteckprofile bis zum Boden reichen und scharfe Schnittkanten aufweisen können, stand hier für mich die Sicherheit im Vordergrund:

• 3D-Druck-Schutzkappen: Ich habe speziell dafür abgerundete Kappen im 3D-Druckverfahren hergestellt und über die unteren Enden der Alu-Profile gesteckt.
• Mein Ergebnis: Diese Kappen decken die harten Metallkanten sauber ab. Dadurch habe ich das Verletzungsrisiko (z. B. beim Barfußlaufen auf dem Balkon) auf ein Minimum reduziert.

Optische Verschönerung an der Oberseite
Um dem Balkonkraftwerk ein professionelles und harmonisches Gesamtbild zu verleihen, habe ich die Oberseite optisch aufgewertet:

• Alublech-Verkleidung: An der oberen Kante bei den Solarpaneelen habe ich Alubleche zur Verschönerung montiert.
• Mein Ergebnis: Diese Bleche dienen als formschöne Blende, die die dahinterliegende Unterkonstruktion verdeckt und der gesamten Anlage einen sauberen, modernen Rahmen gibt.
