Einlagen für alle meine PROXXON-Werkzeuge.

1. Arbeitsschritt

Vorbereitung für die PROXXON Werkzeugkollektion

• Die Vorbereitungen umfassen das Leeren von fünf Schubladen der Größe 260x74 mm, um die gesamte PROXXON Werkzeugkollektion aufzunehmen. Es ist auch zusätzlicher Platz für weitere Werkzeuge vorgesehen.
• Danach werden die Auszüge abgedeckt, damit die Holzplatte im Inneren weiss gestrichen werden kann.

2. Arbeitsschritt

Schublade für Schraubendreher und Außensechskant

• Die erste Schublade wurde speziell für alle Schraubendreher und Außensechskant mit Griff konzipiert. Für diese Organisation wurden sechs Teile mit einer Füllung von 20% hergestellt.
• Der ursprüngliche Druckprozess nahm 38 Stunden und 06 Minuten in Anspruch. Leider mussten drei dieser Teile erneut gedruckt werden, da einige Schraubendreher nicht passten.
• Dies erhöhte die Druckzeit um 19 Stunden und 34 Minuten. Zusätzlich führte ein Fehldruck des 3D-Druckers zu einer weiteren Verlängerung der Druckzeit um 05 Stunden und 32 Minuten.

3. Arbeitsschritt

Zweite Schublade: Inbus- und Torx-Schlüssel mit T-Griffen

• Die nächste Schublade ist für die Aufbewahrung von Inbus- und Torx-Schlüsseln mit sowohl normalen als auch T-Griffen vorgesehen. Leider müssen die Inbus- und Torx-Winkelschlüssel in einer anderen Schublade untergebracht werden, da in dieser kein Platz mehr ist.
• Für diese Schublade wurden acht Teile mit einer Füllung von 20 % hergestellt, was ursprünglich 48 Stunden und 35 Minuten Druckzeit in Anspruch nahm. Aufgrund von Passungenauigkeiten mussten jedoch fünf Teile erneut gedruckt und zwei kleinere Anpassungen vorgenommen werden.
• Dies führte zu einer zusätzlichen Druckzeit von 34 Stunden und 44 Minuten. Ein weiterer Fehldruck des 3D-Druckers verlängerte die Druckzeit um zusätzliche 2 Stunden und 57 Minuten.

4. Arbeitsschritt

Dritte Schublade: Gabel- und Ringschlüssel mit Anpassungen

• Die dritte Schublade beherbergt nun sämtliche Gabel- und Ringschlüssel, inklusive der Torx- und Inbusschlüsselsätze, die in der zweiten Schublade keinen Platz mehr fanden.
• Für diese Schublade wurden zwölf Teile sowie vier kleine Abstandshalter mit einer Füllung von 20 % hergestellt. Der ursprüngliche Druckprozess dauerte insgesamt 66 Stunden und 21 Minuten.
• Alle drei Teile der Einlage für die Ringschlüssel (Bild 2) mussten neu gefertigt werden. Dies war notwendig, da die Abstände zu klein waren, die Beschriftung inkorrekt platziert war und zusätzlich falsch ausgerichtet war.
• Diese Korrekturen führten zu einer Verlängerung der gesamten Druckzeit um 12 Stunden und 16 Minuten. Ein weiterer Fehldruck des 3D-Druckers verlängerte die Druckzeit zusätzlich um 6 Stunden und 16 Minuten.

5. Arbeitsschritt

Vierte Schublade: Steckschlüsselsätze und die Grenzen des 3D-Drucks

• Die vierte Schublade ist nun den PROXXON Steckschlüsselsätzen gewidmet, von denen ich eine beachtliche Anzahl besitze. Es war eine große Herausforderung, alle Sätze in dieser einen Schublade unterzubringen.
• Drei Steckschlüssel (für Zündkerzen) fanden leider keinen Platz mehr, was jedoch kein Problem darstellt, da ich diese ohnehin nicht benötige.
• Das Druckerprogramm berechnete für die zehn benötigten Teile eine Druckzeit von satten 168 Stunden und 46 Minuten, was meinen Wunsch nach einem neuen und schnelleren 3D-Drucker nur noch verstärkt. Dieser Wunsch kann aufgrund des aktuellen Platzmangels leider noch nicht erfüllt werden.
• Während des Drucks musste ich drei Teile erneut fertigen, da einige Einsätze nicht passten. Dies führte zu einer zusätzlichen Druckzeit von 45 Stunden und 45 Minuten.
• Ein weiterer Fehldruck des 3D-Druckers verlängerte die Druckzeit um zusätzliche 16 Stunden und 50 Minuten.

6. Arbeitsschritt

Letzte Schublade: Mikro-Werkzeuge und Rollgabelschlüssel

• Die fünfte und letzte Schublade ist nun für die Mikro-Werkzeuge von PROXXON vorgesehen. Auch die Rollgabelschlüssel finden dort noch ihren Platz.
• Es sollte zudem noch etwas Raum verbleiben, falls zukünftig zusätzliches Werkzeug hinzukommen sollte.
• Die vierte und letzte Schublade, die für die Mikro-Werkzeuge und Rollgabelschlüssel von PROXXON vorgesehen ist, wurde fehlerfrei gefertigt.

7. Arbeitsschritt

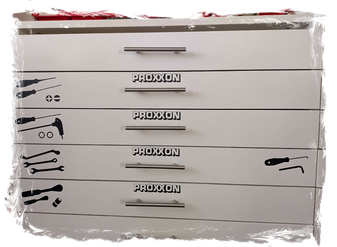

Klare Beschriftung für PROXXON-Schubladen

• Ich habe die Beschriftungen für die Außenseiten der Schubladen mit dem Brother Plotter ausgeschnitten. Das macht es super einfach, das richtige Werkzeug schnell zu finden und verhindert, dass man ständig die falsche Schublade öffnet – was mir sicher oft passieren könnte!

Projektabschluss: Werkzeugeinlagen in über 500 Stunden gefertigt

• Die Fertigung der Werkzeugeinlagen belief sich auf insgesamt 501 Stunden und 09 Minuten, was rechnerisch 20 Tagen, 21 Stunden und 09 Minuten entspricht.
• Aufgrund verschiedener Unterbrechungen durch meine berufliche Abwesenheit erstreckte sich der gesamte Prozess der Einlagenherstellung über etwa 32 Tage.
• Die reine Konstruktionszeit für die druckfertigen Einlagen betrug zusätzlich rund 60 Stunden.
