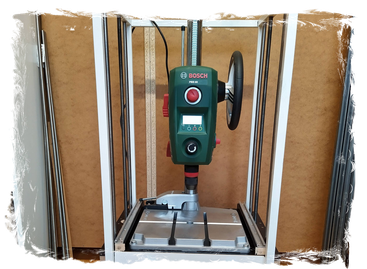

Tischbohrmaschine V2.1 in die Werkbank versenken.
Um zu vermeiden, dass die Werkbank überladen ist und ich ständig Maschinen umstellen muss, habe ich die Tischbohrmaschine so konzipiert, dass sie elektrisch in die Werkbank eingelassen werden kann. Unter der Tischbohrmaschine ist ein Sammelbehälter für die Abfallspäne angebracht.
1. Arbeitsschritt
Das Gerüst wird aus mehreren Stahlprofilen für die Standbohrmaschine zusammengeschweißt und weiß lackiert.
2. Arbeitsschritt
Die Grundplatte der Tischbohrmaschine wird aus mehreren zugeschnittenen Siebdruckplatten gebaut. In der Grundplatte werden die Bohrungen für die Linearkugellager und für den Gewindestangenantrieb vorgenommen.
3. Arbeitsschritt
Bei der Gewindestange mussten 25mm Breite auf 8mm Durchmesser reduziert werden, um das Kettenrad mit einem Kugellager montieren zu können. Am Boden des Gerüstes wurden zwei Siebdruckplatten angebracht, auf denen später die fertige Gewindestange stehen sollen. Bei einer Gewindestange wird eine M6-Inbusschraube für einen Akkuschrauber als Antrieb eingedreht.
4. Arbeitsschritt
Bei der Grundplatte wird ein Loch ausgesägt, in das unterhalb eine Lade montiert wird, in der die Späne bei den Schlitzen der Tischbohrmaschine durchfallen können.
5. Arbeitsschritt
Unter dem Gerüst wird ein Schrank montiert, der die Standbohrmaschine in die richtige Höhe bringt und eine Lade für die Steuerung der Werkbank enthält.
6. Arbeitsschritt
In einer Siebdruckplatte werden zwei Motoren installiert, einer davon wird für das nächste Projekt verwendet. Die Motorenplatte wird hinten an das Gerüst geschraubt, dann werden die Gewindestangen und der Motor mit einer Kette verbunden.
7. Arbeitsschritt (Zubehör & Änderungen)
7.1. Zubehör (T-Nut Schienen)
7.2. Den E-Antrieb umbauen (3:1 Untersetzung)
Die folgenden Dinge wurden verwendet:
Verwendetes Werkzeug:
Akku-Kreissäge (GKS 18V-57)
Akku-Bohrschrauber
Akku-Winkelschleifer
ZELUS 550W Drehmaschine
Führungsschiene (FSN 1100)
Fülldraht-Schweissgerät
Mettaltrennsäge (GCD 12 JL)
Tischbohrmaschine (PBD 40)
Forstnerbohrer 21mm
Forstnerbohrer 22mm
Forstnerbohrer 30mm
Metallbohrer-Set
Stufenbohrer
Benötigtes Material:
2St. Endschalter mit Bügel
2St. Finder-Relay 230V/8A mit 2-Wechselkontakte
0,5m Kabelschleppkette 10x20mm
0,2m Spiralschlauch 6mm
1St. VEVOR 12V / 100W / 2500 U/min
10St. Kugellager 5x16x5mm
4St. Kugellager 8x22x7mm
2St. Langmutter M6
8St. Linear-Kugellager 12mm
2St. Rändelschraube M5x16mm
4St. Stahlwelle 12mm (720mm)
2St. Stehlager 8mm
2St. Trapezgewindemutter TR12x3
2St. Trapezgewindestange TR12x3x720mm
2St. Kettenschloss
2St. Kette (130cm | 35cm)
1St. Kettenrad 10 Zähne
3St. Kettenrad 15 Zähne
1St. Kettenrad 30 Zähne
Video's
Wie die Tischbohrmaschine mit einem Akkuschrauber ein- und ausgefahren werden kann.
Wie die Standbohrmaschine mit eingebautem Motor und SPS-Steuerung ein- und ausgefahren wird.
