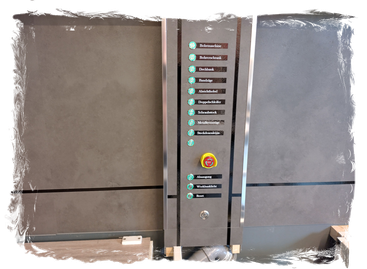

Steuertableau V3 für die Werkbank 1.

1. Arbeitsschritt

Neues Design für das Tableau und präzise Schaltermontage

• Nach dem Zerlegen des alten Tableaus stand ich vor der Entscheidung, die vorhandenen Schildträger wiederzuverwenden. Nach längerem Überlegen entschied ich mich jedoch, etwas Neues auszuprobieren.
• Zuerst wurden alle Schalterpositionen präzise markiert, bevor die 16 mm Löcher mit einem Stufenbohrer gebohrt wurden. Die Beschriftungen für die Schalter werden ausgedruckt und mithilfe einer Hilfslinie und eines Winkels exakt aufgeklebt. Zwei Schalter bleiben als Reserve, falls zukünftige Erweiterungen notwendig werden sollten.

2. Arbeitsschritt

Montage und Anpassung des Tableaus

• Die Unterkonstruktion für das Tableau wird mithilfe von zwei langen und sechs kurzen Leisten an der Wand befestigt. Anschließend wird ein Rahmen zusammengeschraubt und dieser auf das Tableau geklebt.
• Seitlich auf die Unterkonstruktion werden zwei Streifen PVC-Belag geklebt. Ein weiterer Streifen muss an die Unterseite geklebt werden, da das Tableau sonst zu kurz wäre.

3. Arbeitsschritt

Installation und Verdrahtung des Tableaus

• Nach Fertigstellung der Unterkonstruktion werden die Schalter in das Tableau montiert. Alle Schalter sind mit 230V LED-Anschlüssen ausgestattet, wobei die oberen zehn Schalter lediglich 24V schalten und die unteren beiden 230V schalten.
• Anschließend werden die Stecker gemäß einem zuvor erstellten Plan angeklemmt. Das Steuerkabel wird mit einer Zugentlastung an der Unterkonstruktion befestigt. Ein weiteres Kabel wird an die Klemmen des darunter befindlichen Schranks angeschlossen, um die Absauganlage aktivieren zu können. Nachdem die Drähte angeklemmt wurden, werden sie etwas zusammengebunden, um für Ordnung zu sorgen.
• Ein Winkel und ein Magnet fixieren das Tableau sicher an der Unterkonstruktion.
