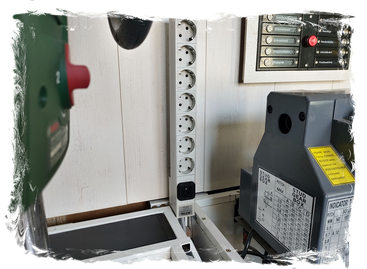

Steckdosenleiste in die Werkbank versenken.

Die Steckdosenleiste fährt automatisch aus, sobald der Not-Aus-Schalter betätigt wird. Um sie wieder einzufahren, muss der integrierte Taster gedrückt werden. Die Verwendung von Aluminium für den Steckdosenverteiler sorgt für eine hohe Stabilität. Dadurch wäre es theoretisch möglich, die Leiste durch Ziehen am Kabel herauszuziehen, was jedoch nicht empfohlen wird.

1. Arbeitsschritt

Mechanismus der versenkbaren Steckdosenleiste

  • Die Steckdosenleiste ist auf einem Stahlprofil montiert. An dessen Rückseite sind zwei Linearkugellagerblöcke angebracht.
  • Eine 12 mm dicke Stahlwelle verbindet zwei Stahlstreben und ist an der Rückwand des Schranks befestigt. Auf dieser Welle kann die Steckdosenleiste präzise bewegt werden, was das Ein- und Ausfahren ermöglicht.

2. Arbeitsschritt

Antrieb für die Steckdosenleiste

  • In das Stahlprofil der Steckdosenleiste wird ein Einsatz mit einer Trapezgewindemutter gesteckt. Die Motorhalterung wird unterhalb des Lifts am Gerüst verschraubt und anschließend mit der Trapezgewindestange komplett montiert.

3. Arbeitsschritt

Steuerung und Verkabelung der Steckdosenleiste

  • Zwei Endschalter werden oben und unten angebracht, um die Fahrwege der Steckdosenleiste zu begrenzen. Nur wenn diese Schalter korrekt ausgelöst werden, kann die Steckdosenleiste mithilfe des Tasters ein- und ausgefahren werden.
  • Die gesamte Verkabelung wird geschützt durch einen Spiralschlauch und einen Kabelkanal bis zur SPS-Steuerung geführt.

Die folgenden Dinge wurden verwendet:

Verwendetes Werkzeug:

3D-Drucker Anycubic Kobra Max 3D

Akku-Bohrschrauber

Akku-Winkelschleifer

Mettaltrennsäge (GCD 12 JL)

Tischbohrmaschine (PBD 40)

0,2kg Filament PETG (schwarz)

Metallbohrer-Set

Stufenbohrer

Benötigtes Material:

1St. Drucktaster mit LED (230V)

2St. Endschalter ohne Bügel

2St. Finder-Relay 230V/8A mit 2-Wechselkontakte

0,6m Kabelschleppkette 10x20mm

1St. Motor 12V / 3500 U/min

0,2m Spiralschlauch 6mm

0,2m Rittal Steckdosenleiste (DK7240.210)

1St. Stahlwelle 12mm (500mm)

1St. Trapezgewindestange inkl. Mutter T8x1 (400mm)

1St. Wellenkupplung 8mm

2St. Linearkugellager Gleitblock (SCS12UU)


Video's

In diesem Video wird die Steckdosenleiste beim Aus- und Einfahren demonstriert.
