Bandschleifer in die Werkbank integrieren.

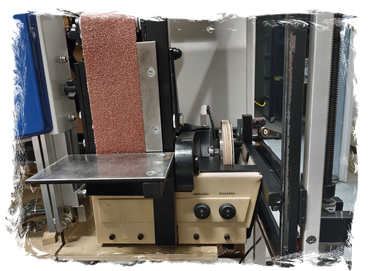

Einen Bandschleifer in die Werkbank zu integrieren, ist eine hervorragende Lösung, um Platz zu sparen und die Funktionalität Ihrer Werkstatt zu steigern. Ihr Band-Tellerschleifer fährt dabei zunächst horizontal aus der Werkbank heraus und wird anschließend vertikal nach oben bewegt.

1. Arbeitsschritt

Konstruktion und Führung des Bandschleifer-Lifts
  • Die Führung für den Lift wird an vier Punkten fest am Gerüst angeschweißt. Für eine reibungslose Bewegung werden an der Liftanlage zwei Kugellager auf der Führung und ein weiteres Kugellager direkt am Gerüst befestigt.
  • Zusätzlich werden zwei Profile angeschweißt, auf denen wiederum zwei weitere Kugellager sitzen. Oben am Lift wird ein Anschlagprofil angebracht, das dessen Bewegung am oberen Endpunkt begrenzt.

2. Arbeitsschritt

Montage und Optimierung der Bandschleifer-Liftführung
  • Die Halterungen für die Bandschleiferfüße werden auf den Lift geschweißt, welcher wiederum an den Tischhalterungen des Tellerschleifers verschraubt wird.
  • Nach der Montage des Bandschleifers zeigte sich jedoch ein Problem: Das vordere Kugellager des Lifts rutschte immer wieder ab. Um dies zu beheben, wurde ein Flacheisen verwendet, das bis nach vorne reicht und fest mit dem hinteren Kugellager am Lift verschraubt wurde.

3. Arbeitsschritt

Schlittenkonstruktion: Herausforderungen und Optimierung
  • Die Entwicklung des Schlittens für das Aus- und Einfahren stellte anfangs eine große Herausforderung dar und erforderte mehrere Anpassungen, bis die Funktionalität gewährleistet war. Nachdem das gesamte Schlittenkonstrukt fertiggestellt war, wurde der Motor mit einem Trapezgewindeantrieb versehen.
  • Ein unerwartetes Problem trat auf: Das Flacheisen, welches bereits zur Lösung eines früheren Problems eingesetzt wurde, blockierte nun den Schlitten aufgrund seines hohen Gewichts beim Ein- und Ausfahren. Dieses Problem konnte durch die Integration zusätzlicher Kugellager behoben werden.

4. Arbeitsschritt

Herausforderungen und Lösungen bei der Lift- und Schlittenkonstruktion
  • Die Konstruktion des Schlittens für die Auf- und Abwärtsbewegung erwies sich anfangs als komplex und erforderte mehrere Anpassungen, bevor eine einwandfreie Funktion erreicht war.
  • Bei der Montage des Lifts war es notwendig, zwei Flacheisen zu verschweißen und ein Kugellager einzubauen, um ein Kippen effektiv zu verhindern.
  • Das unkontrollierte Ausfahren des Schlittens wurde durch den Einsatz eines zusätzlichen Flacheisens unterbunden. Um ein Mitdrehen der Trapezgewindemutter zu verhindern, wurde abschließend ein weiteres Flacheisen an ihr angeschweißt.

5. Arbeitsschritt

Bandschleifer-Steuerung: Endschalter und Kabelführung
  • Für die Bedienung des Bandschleifers wurden vier Endschalter angebracht. Die Drähte und Kabel vom Bandschleifer zum Kanal, der zu den Relais führt, wurden mittels einer Schleppkette verlegt.

Die folgenden Dinge wurden verwendet:

Verwendetes Werkzeug:

Standbohrmaschine (PBD 40)

Fülldraht-Schweissgerät

Akku-Winkelschleifer

Akku-Bohrschrauber

Mettaltrennsäge (GCD 12 JL)

Metallbohrer-Set

Stufenbohrer

Benötigtes Material:

10x Kugellager 5x16x5mm

5x Kugellager 8x22x7mm

2x Stehlager 8mm

1x Trapezgewindemutter TR12x3

1x Trapezgewindestange TR12x3x450mm

1x Trapezgewindestange inkl. Mutter T8x8 (400mm)

2x Wellenkupplung 8mm

4x Endschalter mit Bügel

4x Finder-Relay 230V/8A mit 2-Wechselkontakte

0,5m Kabelschleppkette 10x20mm

1x Motor 12V / 35W / 200 U/min

1x Motor 12V / 35W / 300 U/min

0,6m Spiralschlauch 6mm


Video's

In diesem Video wird das Aus- und Einfahren des Band-Tellerschleifers demonstriert.
