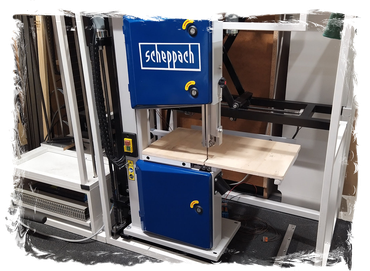

Bandsäge in die Werkbank integrieren.

1. Arbeitsschritt

Schwenkarm-Konstruktion für Bandsägenlift

• Dieser Schwenkarm ist speziell dafür konzipiert, den Lift mit der Bandsäge vertikal zu bewegen. Als Gelenk dient dabei ein 12-mm-Stift, der sowohl oben als auch unten eingesetzt wird.
• Leider liegen zu dieser Konstruktion derzeit nur zwei Abbildungen vor.

2. Arbeitsschritt

Bandsägenlift: Aufbau und Komponenten

• Der Hebelift für die Bandsäge besteht aus einem vertikalen und zwei horizontalen Profilen. Die vertikalen Profile sind mit Kugellagern ausgestattet, die wiederum an zwei weiteren Profilen angeschweißt werden.
• Das oberste Profil ist verlängert, um eine direkte Befestigung an der Bandsäge zu ermöglichen.

3. Arbeitsschritt

Konstruktion des Bandsägenlifts: Motorisierung und Verriegelung

• Am oberen Ende des Schwenkarms wird eine Motorhalterung angeschweißt. Von dort aus wird eine Trapezgewindestange mittels einer Wellenkupplung und einem Stahlrohr bis zum unteren Ende montiert. Zusätzlich muss eine Halterung für die Trapezgewindemutter angeschweißt werden, die dann am Lift befestigt wird.
• Für die Verriegelung des Schwenkarms kommen ein Profil und eine 12-mm-Welle zum Einsatz. Abschließend wird ein Stück Flacheisen am Gerüst angebracht, um die Verriegelung einfach lösen zu können.

4. Arbeitsschritt

Montage und Funktionsweise des Bandsägenlifts

• Die Bandsäge wird zuerst auf den Lift und anschließend auf den Schwenkarm montiert. Die Halterung der Trapezgewindemutter gewährleistet dabei, dass der Lift präzise auf seiner Spur bleibt.
• Am unteren Ende des Schwenkarms wird ein Profil angeschweißt, das eine Bohrung für einen Gasdruckdämpfer am geschlossenen Ende aufweist. Zwei Rillenkugellager werden am Schwenkarm befestigt und ein Stahlseil darüber gespannt. Diese Konstruktion reduziert das vom Motor zu hebende Gewicht erheblich.

5. Arbeitsschritt

Minimierung der Bandsägen-Schwingung

• Um das Schwingen der Bandsäge beim ausgefahrenen Lift erheblich zu reduzieren, wird ein Stahlprofil auf dem Tisch montiert, das anschließend fest am Gerüst verankert wird.

6. Arbeitsschritt

Steuerung und Verkabelung des Bandsägenlifts

• Für die präzise Steuerung des Bandsägenlifts sind drei Endschalter vorgesehen: Einer dient dem Hochfahren, während die anderen beiden die oberen und unteren Endpunkte definieren.
• Ein zusätzliches Kabel wird am Sicherheitsschalter (motorseitig) der Bandsäge angeschlossen, um die Absauganlage automatisch in Betrieb zu nehmen.
• Alle Drähte und Kabel werden in einem Spiralschlauch gebündelt. Dieser Schlauch wird dann um ein 8-mm-Rundeisen gewickelt und zentral zur Steuerung geführt.
