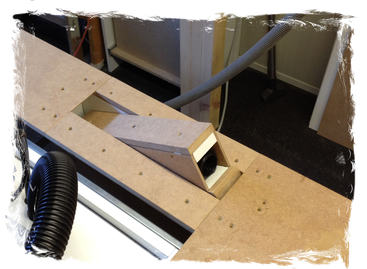

Absaugschlauch in die Werkbank integriert.

Die eingebaute Klappe an der Werkbank sollte angehoben werden, um den Schlauch entnehmen zu können. Sie wird dabei von einem Magneten in Position gehalten. Unterhalb eines Kastens befindet sich ein Schlauch mit einer Länge von 2,3 Metern.

1. Arbeitsschritt

Aufbau der schwenkbaren Schlauchhalterung unter der Werkbank

  • Der Schlauch unter der Werkbank wird in einer Halterung geführt, die aus zwei 3 mm Holzfaserplatten und einem Spanplattenrahmen besteht. Die Schlauchhalterung, die später schwenkbar sein wird, wird an der Oberseite mit einem Alu-Rohr und einer Gewindestange befestigt.
  • An der Rückseite der Schlauchhalterung ist eine kleine Holzplatte angebracht, um zu verhindern, dass die Halterung zu weit geöffnet werden kann.

2. Arbeitsschritt

Aufbau des versenkbaren Schlauchs unter der Werkbank

  • Der Schlauch hängt etwa 2,3 Meter in den Behälter. Dank der schmalen Bauweise des Gehäuses kann sich der Schlauch nicht verwickeln, was Probleme beim Herausziehen verhindert.
  • An der Vorderseite der Schlauchhalterung ist eine kleine Platte montiert, um ein zu weites Herunterklappen des Schlauchhalters zu vermeiden. Auf dem Schlauch selbst ist ein HT40-Rohr befestigt, damit er nicht zu weit in den Behälter geschoben werden kann.
  • Abschließend sind an der Oberseite passende MDF-Platten montiert, die die Konstruktion sauber abschließen.

Die folgenden Dinge wurden verwendet:

Verwendetes Werkzeug:

Akku-Kreissäge

Akku-Bohrschrauber

Kappsäge

Stichsäge

Tischbohrmaschine (PBD 40)

Holzbohrer-Set

Lochsäge-Set (40mm)

Benötigtes Material:

3,5m Schlauch 40mm

0,5m HT40-Rohr
