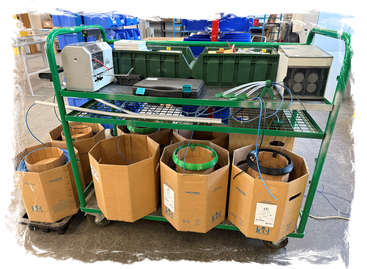

Ein Kabelkonfektionier Wagen für die Werkstatt.
Wir hatten schon länger Schwierigkeiten, den Draht aus der großen Verpackung zu entnehmen, besonders nachdem etwa die Hälfte aufgebraucht war. Dann verhakte er sich regelmäßig am inneren Kern der Schachtel, was die Arbeit stark behinderte.
1. Kabelschneidautomat CUTFOX 10
Verbesserte Drahtführung: Teflon-Schlauch und optimiertes Abrollen
- Das erste 3D-gedruckte Teil dient als Durchführung für den Teflon-Schlauch, der anschließend bis zur Halterung vor dem Abrollgerät geführt wird.
- An der Unterseite der Holzplatte befindet sich ein Gitterfach, in dem zwei weitere gedruckte Teile den Teflon-Schlauch in den passenden Positionen fixieren, um eine präzise Führung zu gewährleisten.
- Für ein deutlich verbessertes Abrollen des Drahtes wurde zusätzlich ein Ring auf den Innenkern der Schachtel gelegt. Dies verhindert ein Verhakeln und sorgt für einen reibungslosen Materialfluss.
2. Upgrade 6 mm² Draht
CUTFOX 10 erweitert: Zwei Kabeltrommeln und optimierte Drahtführung
- Der CUTFOX 10 wurde um zwei Kabeltrommeln mit 6mm² Draht erweitert. Die Trommeln wurden auf einer Palette neben dem Kabelkonfektionier-Wagen platziert. Um eine sichere und geordnete Drahtführung zu gewährleisten, wurde diese mit einem Kabelschutzrohr verlegt.
- Für die Durchführung durch die Holzplatte wurde ein 3D-Druckteil montiert, das eine präzise und geschützte Einführung des Drahtes ermöglicht.
3. Crimpautomat CF 3000-2,5
Effizienzsteigerung in der Kabelkonfektionierung: Crimpmaschine, Ablängmaschine und optimierte Lagerung
- Die Crimpmaschine wurde zusammen mit der Ablängmaschine auf demselben Wagen platziert, um alle notwendigen Geräte an einem Ort zu bündeln und die Arbeitsabläufe zu optimieren. Sämtliche Aderendhülsen wurden in zwei Lagersichtboxen sortiert und beschriftet, um einen schnellen Zugriff und eine bessere Übersichtlichkeit zu gewährleisten.
- Für die Ersatzmesser und die Kabelführung existiert bereits ein Aufbewahrungskoffer. Da der Locator jedoch häufiger ausgetauscht werden muss als die Ersatzmesser und dessen Lagerung bisher unzureichend war, wurde für die Locators ein eigener Koffer erstellt. Dies ermöglicht eine übersichtliche und griffbereite Aufbewahrung, wodurch Suchzeiten minimiert und die Effizienz weiter gesteigert werden.
Die Ersatzteile, für die bereits eine Aufbewahrung existiert bzw. benötigt wird.
Die folgenden Dinge wurden verwendet:
Verwendetes Werkzeug:
Benötigtes Material:
Download
