Erweiterung der SPS-Steuerzentrale.
Da meine Absauganlage mit drei Verteilern und zwei Klappen geplant war, wurde schnell klar, dass die vorhandenen zwei SPS-Steuerungen nicht ausreichen würden. Deshalb ist es notwendig, eine dritte SPS hinzuzufügen, die ausschließlich für die Absauganlage zuständig sein wird. Eine nachträgliche Erweiterung der bestehenden SPS ist nicht möglich, da keine weiteren Eingänge zur Verfügung stehen.
Die SPS-3 Steuerung ist für die folgenden Projekte vorgesehen.
Abluftklappen | Absaugverteiler V4 | Absaugverteiler V2.2 | Absaugverteiler V5 | Videoüberwachung V2
1. Arbeitsschritt
Netzwerk-Upgrade für die SPS-Steuerung
- Zunächst wurde die alte LOGO durch ein neues Modell ersetzt, das über einen Netzwerkanschluss verfügt. Für die Netzwerkintegration installierte ich einen Netzwerk-Switch und einen Nano-Router. Um die LOGO komfortabel von meinem Computer aus programmieren zu können, verband ich einen Powerline-Adapter über das Stromnetz mit dem WLAN-Router.
- Die Stromversorgung für den Nano-Router und den Switch erfolgte über eine Flachsteckerleiste, die an der Tür montiert wurde. An der Rückseite der neuen Montageplatte wurde zusätzlich eine Steckdose für den Powerline-Adapter installiert. So ist die gesamte Steuerungseinheit nun voll vernetzt und einfach zugänglich.
2. Arbeitsschritt
Montageplatte für die Steuerung: Struktur und Kabelführung

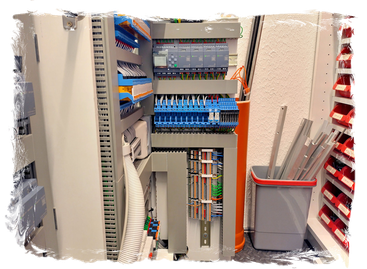

- Die neue Montageplatte ist nun fertig strukturiert: Im oberen Teil wurden zwei Hutschienen und vier Verdrahtungskanäle installiert. Der untere Bereich erhielt eine senkrecht montierte Hutschiene und zwei Verdrahtungskanäle.
- An der Rückseite der Montageplatte befindet sich ein Kabelkanal, der eine saubere Kabelführung ermöglicht. Durch eine Bohrung können die Kabel direkt nach unten zu den Klemmen geführt werden.
3. Arbeitsschritt
Umstellung auf neue Klemmen und Vorbereitung für die Verdrahtung
- Da die Lieferzeit für die ursprünglich geplanten Klemmen zu lang war, habe ich mich für den Kauf anderer Klemmen entschieden. Dies erforderte eine kleine Anpassung: Die Hutschiene musste leicht versetzt zur Mitte montiert werden.
- Als Nächstes stehen die Montage der Geräte, Relais und Klemmen an. Dabei muss ich noch 24VDC Relais beschaffen, da ich derzeit nur über 24VAC Relais verfüge. Da die Programmierung der LOGO noch nicht abgeschlossen ist, stellt das Fehlen der passenden Relais momentan jedoch kein Problem dar.
Download
Falls Sie Interesse an den Plänen haben, können Sie das entsprechende Dokument gerne herunterladen und einsehen.
